1、產品概述

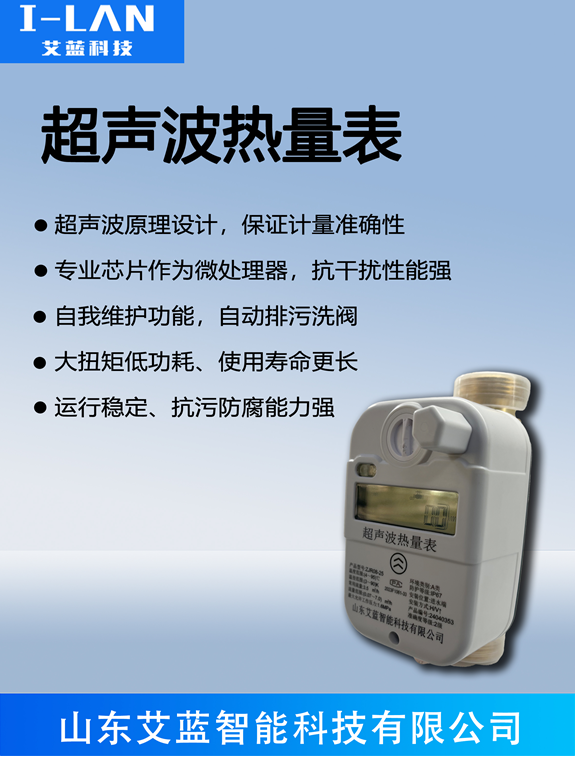

產品名稱:超聲波熱量表

產品型號: AL-ZPH-RL25

應用領域:集中供熱管網領域

產品簡介:

超聲波熱量表是在超聲波冷熱量表基礎上加裝了智能控制閥門和無線遠程通訊裝置，在功能上集成了冷量、熱量、流量計量、預付費、通斷控制、溫度控制、流量控制、功率控制、熱力平衡為一體的多功能儀表，廣泛應用于集中供熱或采冷二次管網系統和戶用設施的精確計量、熱平衡調節、節能控制、遠程控制、智能化管等理領域。

該儀表和室內控制器之間采用無線RF470/Lora通訊，與下位機之間可以采用Mbus/RS485有線通訊，也可以采用NB-LoT、GPRS直接與上層智能管理系統通訊，能實現遠程監控、抄表、充值、流量調控、溫度控制、開關閥等智能化管理。

平衡式冷熱量表的智能控制部分采用外接24V電源供電，計量部分采用內置大容量鋰電池供電，具有靈敏度高、功耗低、工作電壓低、體積小、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠等特點。

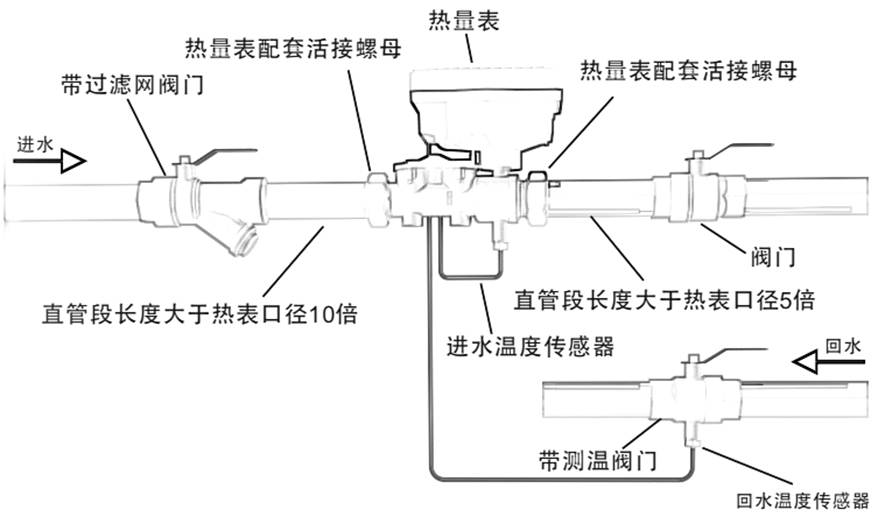

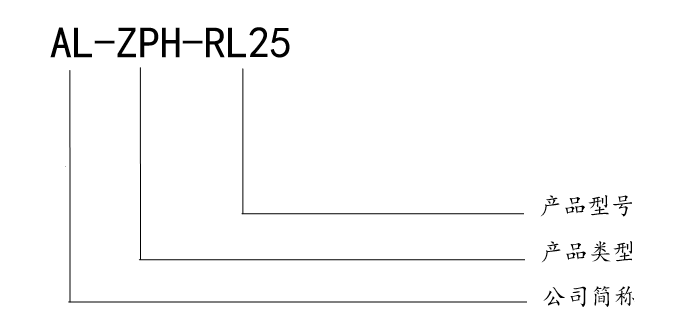

2、產品選型

3.功能介紹

l  流量傳感器采用超聲波原理設計，采用優質壓電陶瓷換能器，保證了高精度和穩定性；無任何機械運動，無磨損，不易受惡劣水質影響且維護費用低，具有工作穩定、計量準確、使用壽命長等優點，適合國內供暖水質。

l 采用專業芯片作為微處理器，先進的微功耗設計，更長的使用壽命，靜態電流僅小于15uA，且抗干擾性能強；

l 溫度傳感器采用高精度精密配對PT1000，有測量精度高、穩定、響應快，符合IEC751標準。

l 具備光電及多種通訊接口，可直接用紅外讀寫頭來讀寫數據，也可選配MBUS、RS485、LoRa、NB-LoT等通訊方式。

l 有常用界面、檢測界面、數據信息界面、錯誤信息界面、NB信息界面等菜單顯示，可顯示熱量、冷量、流速、流量、進回水溫度、溫差、功率、時間、口徑、室內溫度、設定溫度、閥門開度等信息；

l 數據存儲功能：本表可存儲不少于24月歷史數據；

l 多種控制及調節模式：溫控模式、回水溫度調節模式、進回水平均溫度調節模式、流速調節模式等能滿足小區用戶不同工況下的溫度調節及熱力平衡控制；

l V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

l 大扭矩低功耗電動閥，具有開關迅速、啟閉靈活，壽命長，安全可靠能有效保證開關10萬次；

l 智能管理系統可實現遠程控制、流量調節、溫度監控、強制開關閥等智能管理；

l 帶有自我維護功能：閥體可根據設置錯時自動開關，自動排污洗閥功能，除去因長期不動作內部形成的水垢，避免閥門無法開關的現象。

4. 技術參數

1、計算器部件的技術參數

2、配對溫度傳感器部件的技術參數

3、流量傳感器部件的技術參數

4．閥門控制機構的技術參數

5.室內控制器的技術參數

5、 工作原理

1.  組成結構：由大扭矩電動閥門、智能驅動器、超聲波冷熱量表等組成。

2.  計算方法：流量傳感器、溫度傳感器分別對流量和溫度進行測量，積算儀對流量傳感器和溫度傳感器提供的信號進行數據處理，按計算公式算出用戶從熱交換系統中獲得的冷量或熱量。

3. 計算公式：

  式中：

Q —釋放或吸收的熱量，單位為J或w.h;

         q_m —流經熱量表的水的質量流量，單位為kg/h,

         q_v  —流經熱量表的水的體積流量，單位為m3/h;

ρ — 流經熱量表的水的密度，單位為kg/m3;

         Δh— 在熱交換系統的入口和出口溫度下水的焓值差， 單位為J/kg;

          τ — 時間，單位為h;

6、操作指南

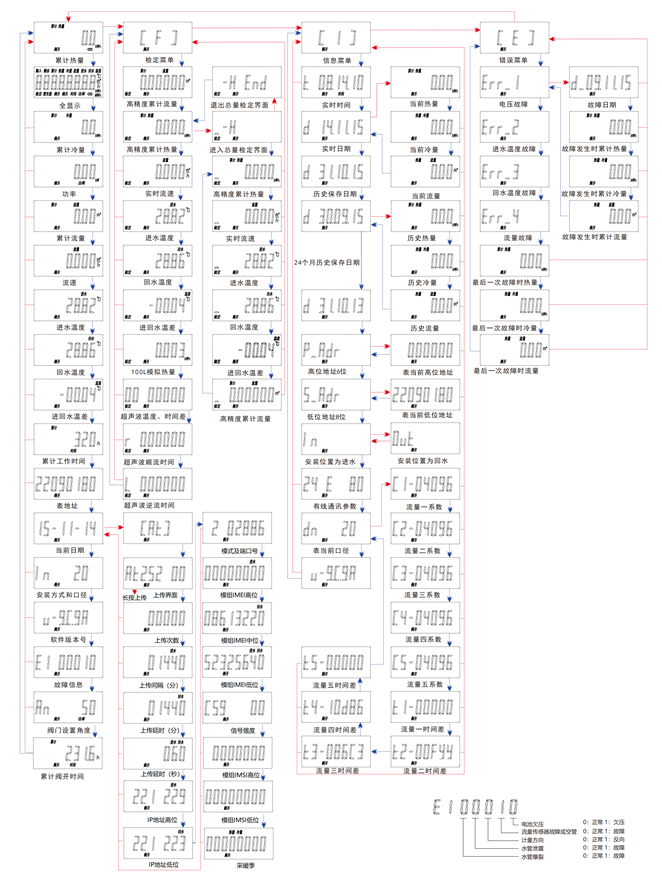

儀表液晶常顯為累積熱量界面或處于屏保狀態，按動按鍵可喚醒。顯示分用戶界面、檢定界面、數據信息界面、故障界面、AT信息界面共五級菜單界面，短按按鍵可在當前菜單內實現翻頁查詢功能，長按按鍵可進入下一級菜單頁面或當前顯示頁所對的內容選項（如下圖），2分鐘內（檢定界面為2h）不做任何操作會自動退出返回到常顯界面。.
