1、產品概述

產品名稱:模塊化一體采集箱

產品型號: AL-MKH-DGN

應用領域:供熱領域數據采集

產品簡介:

本產品采用美國德州儀器開發的基于歐洲儀表總線的集中抄表和自動控制系統產品，是現代集中抄表、工業自動化、遠程控制、數據采集、實時監測等任務的核心組成部分，在發達國家已經使用多年。通過不同模塊可以靈活輕松的實現M-BUS、RS485、RS232等信號類型的通訊。

   本系統的最大特點是通訊距離遠、工程施工布線方便、抄表精確、布局靈活、成本低，很適用于居民住宅小區和城市高樓廣廈的集中抄表（水、電、氣、熱）、工業自動化、PLC、遠程控制、數據采集傳遞、實時監測及其它需要進行遠程數據通訊和處理的裝置中,為現代社會在智能大數據領域提供了便利。

2、產品選型

3.功能介紹

1、支持M-BUS雙通道總線獨立通訊，每路全隔離，獨立波特率。M-BUS采集模塊，具有采樣電阻小、帶載能力高、靈敏度高、誤碼率低、功耗低、傳輸可靠、抗干擾能力強、傳輸距離遠、布線方便的特點。具備短路保護和報警功能，故障解除自動恢復，為用戶節省人力物力財力，是現代集中抄表系統和遠程測控系統的有力保障。

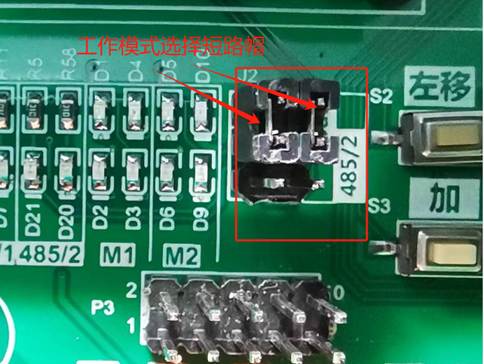

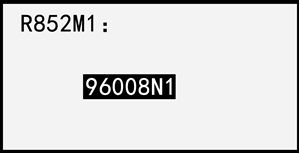

2、支持RS485雙通道總線獨立通訊，每路全隔離，獨立波特率?？梢愿鶕?jù)需要直接接入多種RS485通訊設備，RS485總線帶載能力高、靈敏度高、誤碼率低、功耗低、傳輸可靠、抗干擾能力強、傳輸距離遠、布線方便，省時省力省錢，得到用戶廣泛好評。

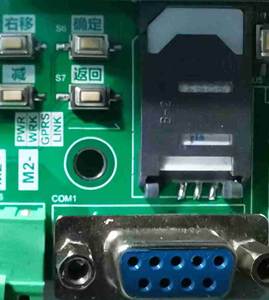

3、支持RS232獨立通道數據通訊，可以直接接入RS232設備，采用RS232（DB9母頭）標準接口，使用電腦可以方便的進行實時監聽調試，為用戶節省調試維護時間、簡化調試流程。

4、電氣隔離，系統采用光耦全隔離，主CPU、232/485、MBUS之間均進行隔離，有效防止信號干擾。

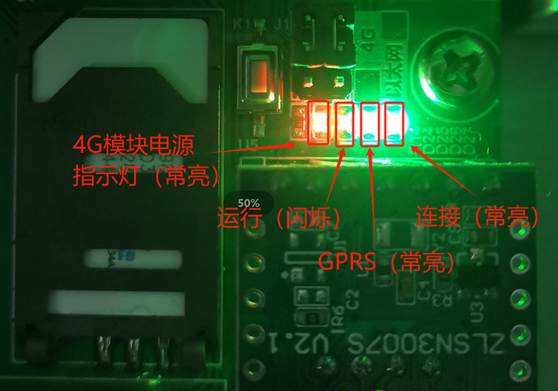

5、遠傳部分采用全網通4G模塊，適應各種廠商手機卡。

6、支持有線網絡傳輸，對于手機信號盲區可采用有線網絡傳輸。

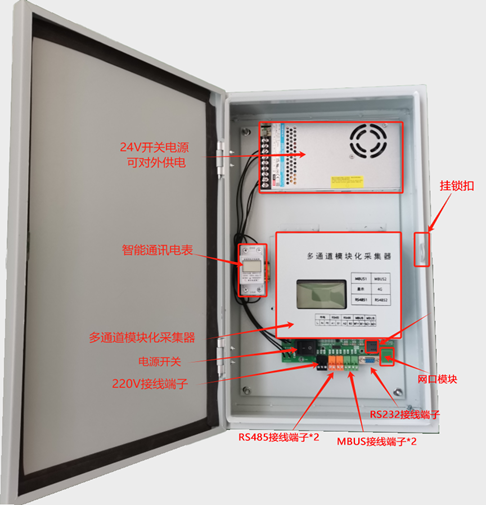

7、內置高精度通訊電能表，可以實時監測用電狀態。

8、內置大功率DC24V供電電源，可以直接給用電設備供電。

4.技術參數

5、 工作原理

模塊化一體采集箱是一種集成化、智能化的供熱系統數據采集與控制設備，主要用于集中監測、采集和管理供熱管網中的關鍵參數，通過模塊化設計實現靈活配置和高效運維。其工作原理分為幾個核心部分：

1. 數據采集模塊

傳感器接口：通過多路傳感器接口連接供熱管網中的各類傳感器（如溫度傳感器、壓力變送器、流量計等），實時采集物理參數。

數據歸一化：將不同量綱的原始數據轉換為統一格式，便于后續分析和傳輸。

2. 通信與數據傳輸模塊

本地通信：通過RS485工業協議與現場設備交互，實現本地閉環控制。

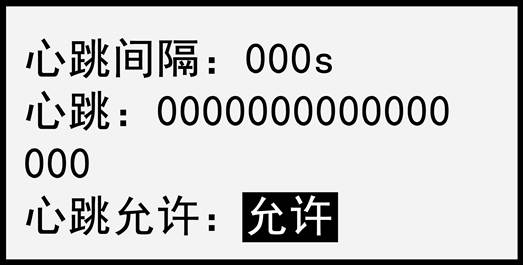

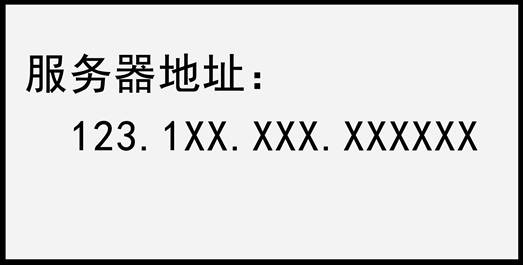

遠程通信：采用4G或以太網等通信技術，將采集數據上傳至SCADA系統，支持遠程監控。

3. 數據處理模塊

邊緣計算：內置微處理器（如PLC）對數據進行初步分析，減少云端負載。

協議兼容：支持多種工業協議（Modbus RTU/TCP），兼容不同品牌設備和平臺。

4. 電源與防護模塊

寬電壓輸入：支持AC 220V，適應不同現場條件。

5. 模塊化擴展設計

熱插拔模塊：各功能模塊（如通信模塊、AI模塊）獨立封裝，支持即插即用和在線更換。

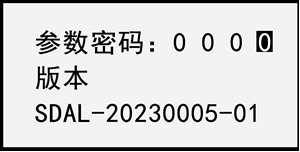

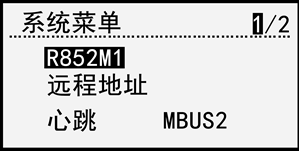

軟件配置：通過上位機軟件或Web界面靈活配置參數，無需硬件改動。

工作流程：

數據采集：溫度傳感器檢測管道水溫，壓力變送器監測管網壓力。

信號處理：采集箱將模擬信號轉換為數字信號，并進行校驗。

邊緣分析：判斷當前數據是否異常（如溫度低于設定值），觸發報警。

數據傳輸：通過4G網絡上傳數據至云端平臺，同時存儲本地副本。

遠程響應：運維人員通過平臺下發指令，調整供熱站運行參數。

閉環控制：采集箱接收指令后，控制電動閥門開度以調節流量。

通過上述設計，供熱模塊化一體采集箱能夠?qū)崿F(xiàn)供熱系統的智能化、精細化管理，提升能效并降低運維成本。
