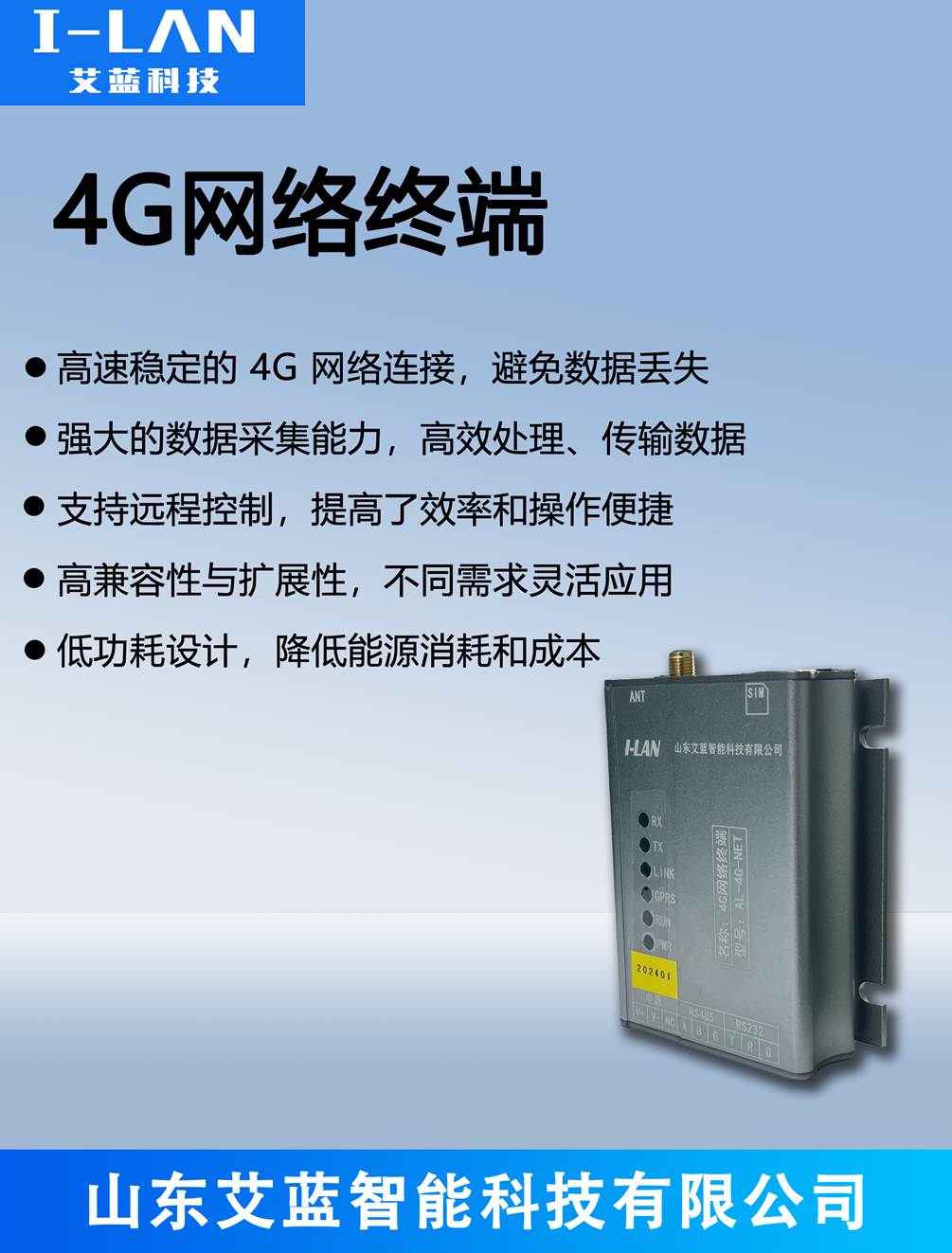

1、產品概述
本產品適用于RS485和RS232信號的通訊設備，可拓展本公司轉換器實現MBUS信號通訊，可拓展本公司模擬量采集模塊實現模擬量采集等。兼容絕大多數廠家PLC、變頻器、水表、電表、燃氣表、熱表、閥門等可以進行RS485和RS232通訊的設備，是現代數據通訊系統的核心組成部分，在發達國家已經使用多年。4G網絡終端主要用于數據采集、遠程控制、傳遞、遠程發送等任務。
本終端的最大特點是通訊穩定、工程施工布線方便、抄表精確、成本低，很適用于居民住宅小區、城市高樓廣廈、工業設備的數據采集和控制，集中抄表（水、電、氣、熱）及其它需要進行遠程數據傳輸及控制的裝置中,為現代社會在數據傳輸抄表及遠程控制領域提供了便利。

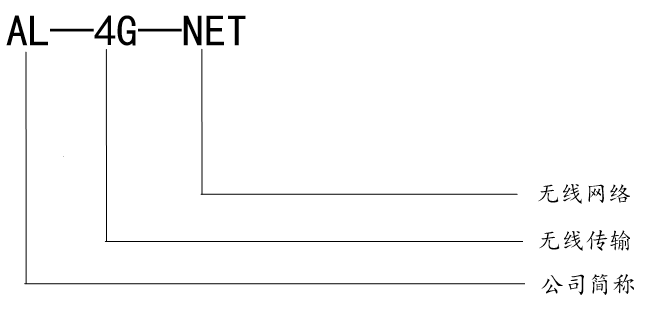

1、4G模塊采用直流12V至24V電壓供電，提高了和現場已有設備電源的適配，并具有防反接保護，提高了設備的可靠性，避免由于電源反接造成的損壞，為用戶節約資金和時間成本，得到用戶的廣泛好評。
2、電氣隔離系統采用光耦隔離，主CPU、RS232/RS485之間均進行隔離，有效防止信號干擾。
3、遠傳部分采用全網通4G模塊，適應各種廠商手機卡。
4. 技術參數
|
工作指示 |
LED指示燈 |
|
主機與最遠設備通訊距離 |
≤1Km |
|
輸出通道數 |
2 |
|
通訊接口 |
標準RS232、RS485 |
|
數據協議 |
建設部集中抄表標準、透傳協議、私有協議 |
|
負載能力 |
供電標準RS485設備256個，RS232設備1個 |
|
額定功率 |
小于等于1瓦 |
|
工作溫度范圍 |
-20°C～50°C |
|
電源 |
DC12V至24V/1A |
|
網絡支持 |
全網通 |
|
RS232/RS485波特率 |
2400,4800,9600；無校驗None，奇校驗Odd，偶校驗Even |
|
4G通道 |
最多4個通道（服務器IP或端口） |
|
負載端協議 |
CJ188全支持、私有定制全支持 |
|
上行端協議 |
私有定制全支持 |
|
自定義輪循參數 |
支持10條自定義指令（支持字符和HEX格式）輪詢采集，支持自動CRC校驗 |
|
Json設置 |
支持10個Json數據點的自動采集 |
|
注冊包 |
4種配置方式： 1不啟用注冊包 2僅連接時上傳 3和數據一起上傳，在數據前 4連接時隨數據上傳 |
5、 工作原理
1.信號接收：4G終端通過天線來接收基站的射頻信號，這些信號包含了各種控制信息和數據。天線具備良好的接收性能，以確保能捕捉到微弱信號。
2.信號發送：終端要發送數據時，先將基帶信號轉換為射頻信號，經功率放大器放大后，由天線發射出去。功率控制很重要，既要保證信號強度能被基站接收，又不能干擾其他用戶。
3.依據4G網絡的通訊協議，對數據進行處理和封裝，使其符合網絡傳輸?shù)囊蟆?span lang="EN-US">
4.透傳模式的核心概念是在數據傳輸過程中不對數據進行任何處理，確保發送方和接收方的數據完全一樣，長度和內容完全保持不變。這種模式主要應用于智能設備之間的遠程串口數據傳輸，確保數據的完整性，適用于需要實時、準確傳輸數據的場景?。
6、 操作指南
<一>進入配置
設備V+接12至24V電源正極，V-接12至24V電源負極（先不要上電），電腦通過RS485數據線（數據線A接模塊A;數據線B接模塊B）或RS232數據線（數據線T接模塊R；數據線R接模塊T；數據線G接模塊G）連接4G模塊。點擊左上角【下拉箭頭】選擇正確的串口號（示例中為com3），【波特率9600,8,None】<!--[if gte vml 1]>
<!--[endif]-->
→點擊【打開串口】
→上電后PWR常亮，RUN閃爍。配置工具顯示“okok”（如果沒有顯示可能是波特率錯誤，可長按頂部按鈕3秒以上恢復出廠設置后重新上電嘗試）
→點擊【進入配置狀態】
→點擊【讀取參數】→等待通訊完成（通訊時RX和TX會閃爍）直到顯示【獲取當前參數成功】
<二>典型通道參數配置

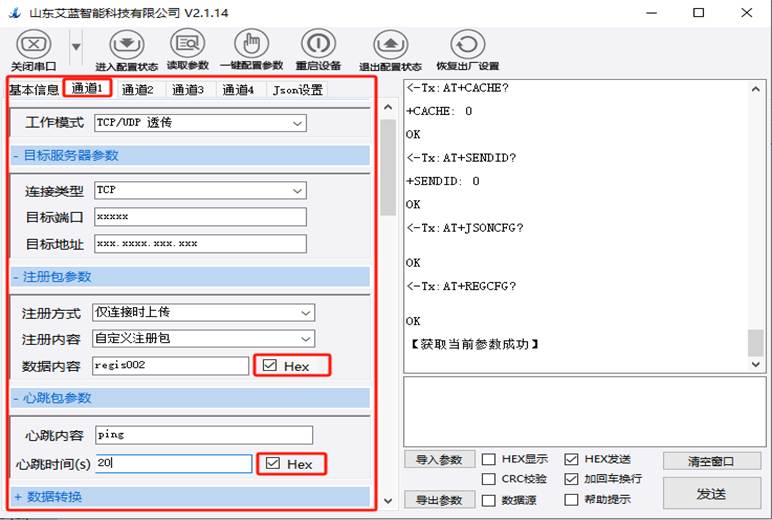

2.1通道1參數配置（即服務器1參數配置）

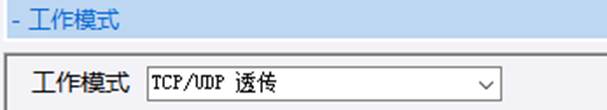

2.1.1點擊【通道1】→“工作模式”【TCP/UDP 透傳】→

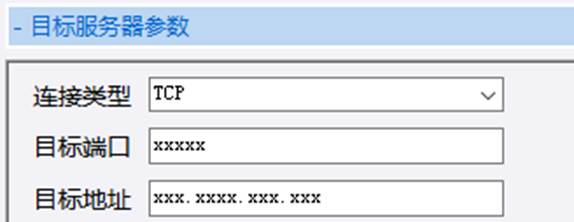

2.1.2目標服務器參數：
連接類型【TCP】，目標端口【xxx.xxx.xxx.xxx】，目標地址【xxxx】

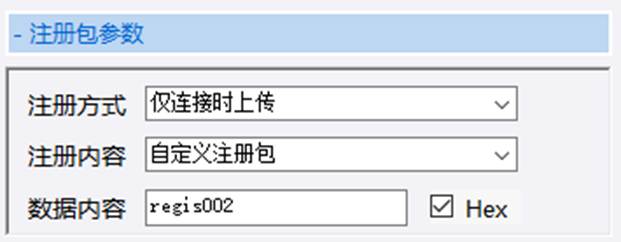

2.1.3注冊包參數：
注冊方式【“僅連接時上傳”】，注冊內容【“自定義注冊包”】，數據內容【自定義（當勾選Hex時為16進制心跳配置03，則向服務器發送03，不勾選時為字符發送03發送30
33】

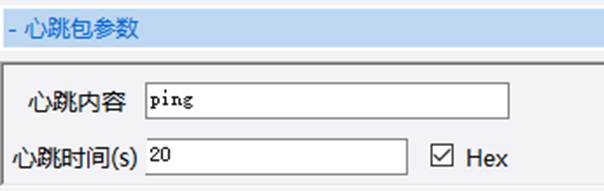

2.1.4心跳包參數：
心跳內容【自定義，一般和注冊包相同（當勾選Hex時為16進制心跳配置03發送03，不勾選時為字符發送03發送30 33】，心跳時間【自定義，越小越不容易掉線，（為0時不發送心跳包）】

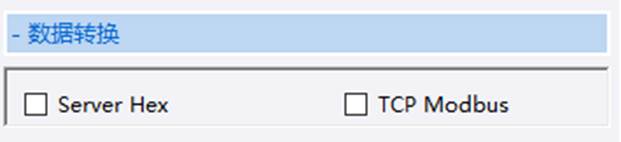

2.1.5數據轉換：（沒有需要時，一般保持默認不必修改）
其它通道配置方式相同，不需要時“工作模式”選【無】
2.1.6點擊
【一鍵配置參數】直到顯示
【保存參數 成功】【設置并保存所有參數成功】
注意：此時只有當前頁面參數完成配置，如需修改其他參數需要到其他頁面修改完成后再次點擊【一鍵配置參數】，直到所有通道頁面參數配置完成?。?！

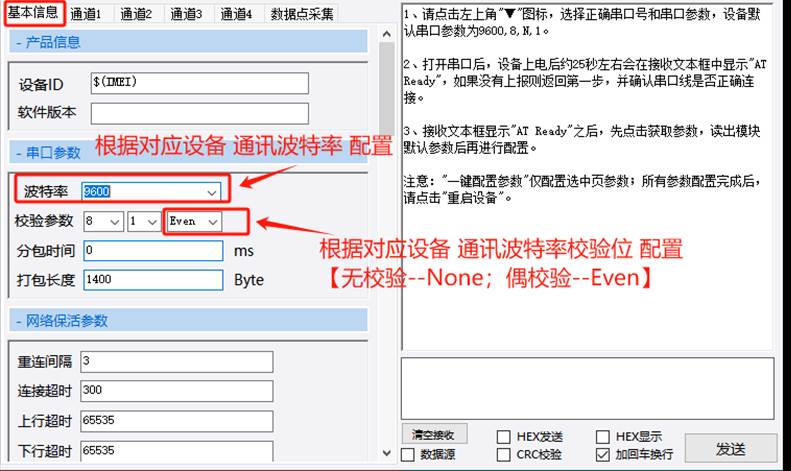

2.2基本信息配置【波特率參數和校驗位配置必須和需要通訊設備一致，否則無法正常通訊】
2.2.1點擊【基本信息】選項卡進入基本信息配置頁面
2.2.2在串口參數欄選擇需要通訊設備對應的（波特率參數）和（校驗位）→如果不需設備自定義輪詢采集直接點擊
【一鍵配置參數】直到顯示【保存參數 成功】【設置并保存所有參數成功】
2.3插入流量卡上電開始上傳數據
2.3.1斷開4G模塊電源→斷開電腦和4G模塊的通訊線→正確連接通訊線【所需要通訊的設備通過RS485通訊線（設備A接模塊A;設備B接模塊B）或RS232通訊線（設備T接模塊R；設備R接模塊T；設備G接模塊G）連接4G模塊】，設備正確連接好電源線→用細針輕輕下壓頂部卡托棒，卡托自動彈出，正確放入流量卡（注意流量卡觸點朝向自己）輕輕插入卡托，給模塊和設備上電，4G模塊【PWR指示燈常量】【RUN指示燈閃爍】【GPRS指示燈常亮】【LINK指示燈常亮】表示已經和服務器正確連接，服務器即可和設備正常通訊。

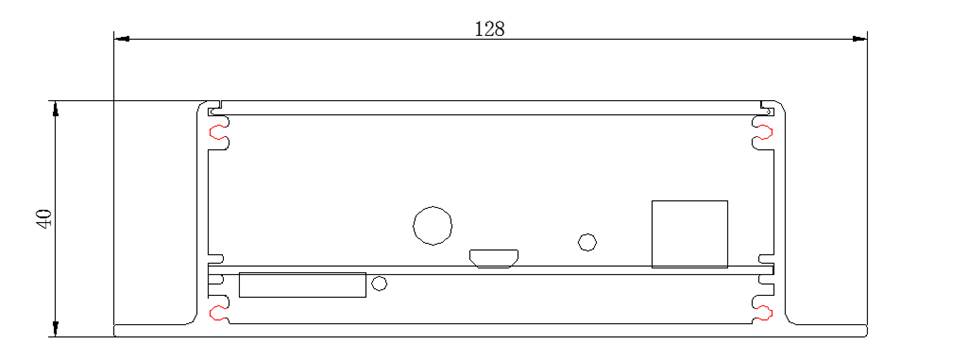

高度40mm 寬度128mm長度130mm 鋁型材外殼

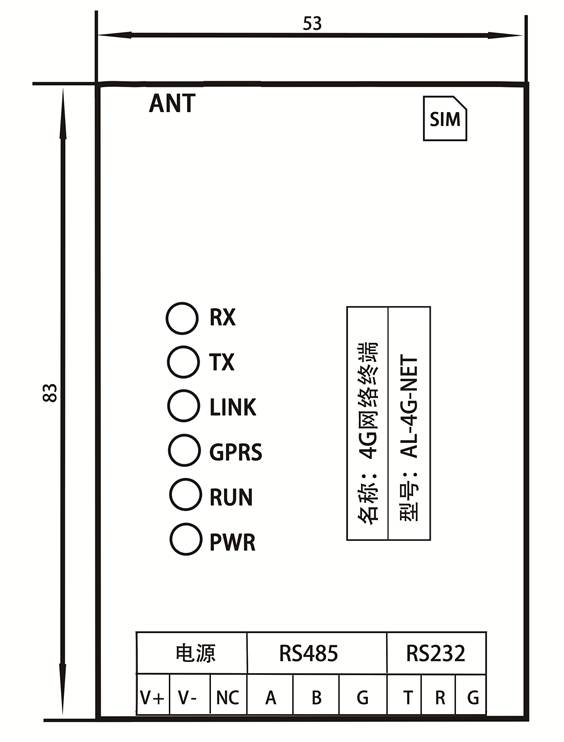

正面中心部分尺寸：
|
故障現象 |
指示燈狀態 |
可能的原因 |
解決方法 |
|
電腦無法和模塊通訊 |
PWR常亮 RUN閃爍 GPRS滅 LINK滅 TX滅 RX滅 |
-4G模塊內波特率配置和電腦配置工具波特率不一致 -所使用串口連接線損壞或沒有正確和4G模塊連接 -串口線沒有正確安裝驅動程序 -4G模塊損壞 |
1.1配置軟件選則更改為正確波特率后再試 1.2長按4G模塊頂部復位按鈕恢復出廠設置后配置軟件設置為9600無（None）重新嘗試連接 2.1更換串口連接線再試（注意：更換后com口編號可能會發生改變，需要重新打開配置軟件） 2.2檢查串口連接線是否已經和4G模塊正確連接 （RS485：信號線A接4G模塊A，信號線B接4G模塊B； RS232：信號線R接4G模塊T,信號線T接4G模塊R，信號線G和4G模塊G）
3.1正確安裝串口線驅動程序后重新開啟配置工具進行配置
4.1--聯系本公司客服進行調試維修或更換 |
|
電腦可以正確連接4G模塊，但是需要通訊的設備無法和服務器通訊 |
PWR常亮 RUN閃爍 GPRS滅 LINK滅 TX滅 RX滅 |
-沒有安裝流量卡、流量卡沒有安裝到位或流量卡損壞 -此處沒有4G信號 -4G模塊損壞 |
1.1正確安裝流量卡或更換流量卡再試（如：能正常打電話的手機卡） 2.1--查看對應移動通訊服務商手機是否有4G信號（本設備支持全網通），如果手機沒有信號，把4G模塊安裝到有信號的位置 2.2--更換有信號其他公司的流量卡或撥打?qū)?yīng)移動通訊服務商客服電話溝通解決
3.1--聯系本公司客服進行調試維修或更換
|
|
電腦可以正確連接4G模塊，需通訊的設備無法和服務器通訊 |
PWR常量 RUN閃爍 GPRS常亮 LINK滅 TX滅 RX滅 |
-4G模塊通道IP或端口配置錯誤 -服務器沒有沒有開啟 -4G模塊損壞 |
1.1重新配置正確的通道IP和端口 2.1聯系服務器管理員解決 3.1--聯系本公司客服進行調試維修或更換
|
|
電腦可以正確連接4G模塊，需通訊的設備無法和服務器通訊 |
PWR常亮 RUN閃爍 GPRS常亮 LINK常亮 TX滅 RX滅 |
-波特率或校驗位配置錯誤 -通訊模式、服務器IP或端口配置、注冊包或心跳包等參數配置錯誤 -接線錯誤、接線過長、RS232接入了兩個或以上的設備、或存在強干擾、線纜存在短路和斷路故障 -需通訊設備故障 -4G模塊損壞 |
1.1檢查并重新配置4G模塊波特率和校驗位，需要和需通訊的設備保持一致，波特率一般不可超過9600（即便配置工具可以進行配置也不可以） 2.2檢查并重新配置為正確的通訊模式、服務器IP或端口、注冊包和心跳包等參數 3.1檢查并正確連接通訊線路，RS232通訊設備和4G模塊的通訊端子T和R要交叉連接，一個4G模塊只可連接一個需通訊設備，通訊線纜不可超過15米；RS485通訊設備和4G模塊的通訊端子AA相連，BB相連，長度不可超過1000米，需要使用帶屏蔽層的兩芯線纜，屏蔽層需接地，避免和強電電纜并行，以免造成過強的干擾 4.1更換需通訊設備再試 4.2可以通過串口工具發送數據給服務器，測試是否能正確通訊 5.1--聯系本公司客服進行調試維修或更換 |
|
電腦可以正確連接4G模塊，需通訊的設備和服務器之間的通訊經常斷開 |
PWR常亮 RUN閃爍 GPRS常亮 LINK常亮 TX滅 RX滅 |
<!--[if !supportLists]-->1-<!--[endif]-->-設備和4G模塊之間的通訊線纜存在問題 <!--[if !supportLists]-->2-<!--[endif]-->-需通訊設備故障 |
1.1檢查或更換設備和4G模塊之間的通訊線纜，RS485通訊線纜需要使用帶屏蔽層的兩芯線纜，屏蔽層需要接地以消除干擾，避免和強電電纜并行，以免造成過強的干擾，長度不要超過1000米，RS232通訊線纜只可接入一臺需通訊設備，且長度不可超過15米
|
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
