1、產品概述
8路模擬量模塊是一種用于工業自動化控制等領域的數據采集與控制設備，可同時對8路模擬信號進行采集、轉換、處理和傳輸，實現模擬量與數字量之間的相互轉換，以便計算機或其他數字設備進行處理和控制。
工業自動化：用于采集溫度、壓力、流量等模擬量信號，實現對生產過程的監測和控制。
供熱系統：用于檢測熱力管網上的溫度壓力變送器等。
電力系統：監測電力參數，如電壓、電流、功率等，進行電力數據采集和分析。
智能建筑：對環境參數、空調系統、照明系統等的模擬量進行采集和控制，實現智能化管理。
交通運輸：在交通監控系統中采集車輛速度、流量等模擬量數據，用于交通管理和調度。
3.功能介紹
高分辨率：能精確分辨模擬信號的細微變化，一般具有12位、16位甚至更高的分辨率。
多種輸入量程：可適應不同范圍的模擬信號輸入，如±5V、±10V、0-20mA等。
隔離保護：常采用光電隔離或電磁隔離技術，保護模塊和其他設備免受電氣干擾和浪涌沖擊。
通信接口豐富：支持RS485、AI模擬量輸入等多種通信接口，方便與不同設備進行連接和通信。
可靠性高：采用高品質的電子元件和先進的制造工藝，可在惡劣工業環境下穩定工作。
4. 技術參數
通道數：8路。
信號類型：常見有電壓信號如±150mV、±500mV、±1V、±5V、±10V、0-5V、0-10V等，電流信號如0-20mA、4-20mA等。
分辨率：一般有12位、16位等。
采集精度：通常在0.1%至0.3%左右。
輸入阻抗：電壓量程一般為幾十kΩ至幾十MΩ，電流量程一般為125Ω至250Ω。
采樣速率：可低至每秒幾次，高至每秒數千次。
通訊接口類型：常為RS485，AI模擬量輸入等。
通訊協議：如Modbus RTU、ASCII等。
波特率：常見有1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。
隔離特性：通道間隔離電壓可達5V至1500V DC不等，信號與電源、通訊間也可能有隔離。
過壓過流保護：過壓保護一般在±35V至45V左右，過流保護會根據不同模塊有所不同。
供電電壓：一般在12V至24V DC。
電源功耗：通常在1W至3W。
工作溫度：一般在-25℃至70℃或-40℃至85℃。
工作濕度：一般在5%至95%RH，不凝露。
通常包含模擬信號輸入通道、模數轉換電路、數字信號處理電路和通信接口等部分。模擬信號輸入通道接收來自傳感器等設備的模擬量信號，如電壓、電流等，模數轉換電路將這些模擬信號轉換為數字信號，數字信號處理電路對轉換后的數字信號進行處理和運算，最后通過通信接口將處理后的數據傳輸給上位機或其他控制設備。
1. 設備V+接12至24V電源正極，V-接12至24V電源負極，電腦通過RS485數據線（數據線A接模塊A;數據線B接模塊B）連接8路模擬量模塊。打開配置軟件，如下圖：
2.點擊Connection
3.點擊Connection F3，連接上設備
4.彈出彈框，按照需要的波特率，校驗位選好型，之后點擊OK，設備已連接

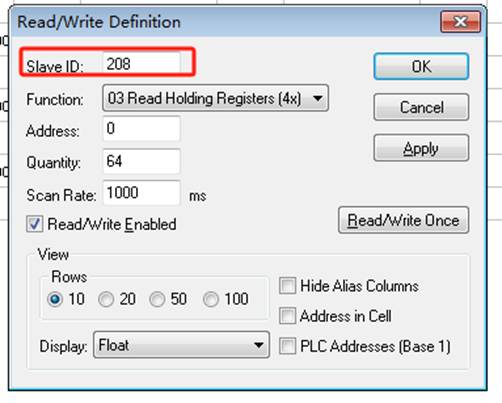

5.點擊Setup，點擊Read/Writ Definition... F8進入修改設備地址數據
6.如果在同一位置并聯兩臺及多臺8路模擬量模塊，則需要修改地址。
7.紅色框內數據是最終顯示值，藍色框數據是校驗值，黃色框內數據是最大量程。最大的量程就是需要采集的設備模擬量的最大量程，紅色框最終值是經過校驗之后得到的準確數值。沒框的數據是數字量，是4-20mA轉變的數值，一般不需要操作。
高度40mm 寬度128mm長度130mm
鋁型材外殼

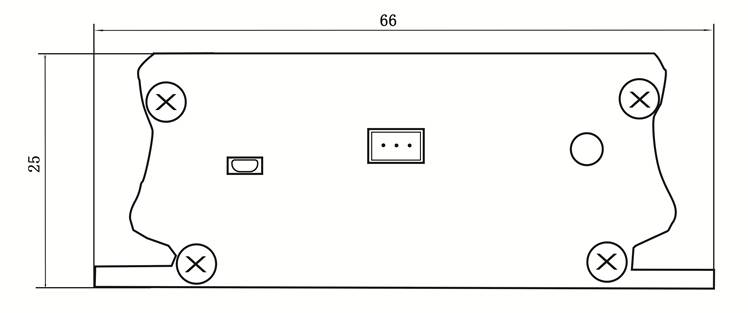

正面中心部分尺寸：
1.安裝前準備
1.1確認模塊型號和規格：確保所選模塊與實際應用需求相符，如輸入信號類型（電壓、電流等）、量程范圍、分辨率等。
1.2準備安裝工具：如螺絲刀、扳手等。
1.3檢查安裝環境：確保安裝位置干燥、通風良好，無強烈電磁干擾。
2.安裝步驟
2.1選擇安裝位置：通常選擇在控制柜或其他合適的安裝板上，確保模塊安裝牢固，易于操作和維護。
2.2固定模塊：使用螺絲或其他固定裝置將模塊固定在安裝位置上。
2.3連接電源：根據模塊的電源要求，連接相應的電源（如DC24V）。注意電源極性，避免接反。
2.4連接模擬量輸入信號：將需要采集的模擬量信號（如溫度、壓力、流量等傳感器輸出的信號）連接到模塊的相應輸入通道。確保信號連接正確，接觸良好。
2.5連接通信接口：如果模塊支持通信功能（如RS485、RS232等），將通信線連接到模塊的通信接口，并與上位機或其他設備進行通信連接。
2.6接地：為了確保模塊的正常工作和安全性，建議將模塊的接地端接地。
3.安裝注意事項
3.1避免電磁干擾：模塊應遠離強電磁干擾源，如電機、變頻器等。
3.2信號隔離：如果需要，可以使用信號隔離器對輸入信號進行隔離，以提高系統的抗干擾能力。
3.3電源穩定性：確保電源穩定，避免電壓波動過大。
3.4通信設置：根據模塊的通信協議和上位機的要求，正確設置通信參數，如波特率、數據位、停止位、校驗位等。
3.5調試和測試：安裝完成后，進行調試和測試，確保模塊能夠正常采集和傳輸模擬量信號。
1.無信號輸出
1.1檢查接線：查看模擬量輸入輸出線是否松動、斷路或短路，確保連接牢固且線路無損壞。
1.2檢查電源：確認模塊供電是否正常，電壓是否在規定范圍，若電源故障，需修復或更換電源。
1.3檢查配置：檢查模塊的地址、波特率等參數配置與系統是否匹配，重新配置使其一致。
1.4檢查通道：懷疑通道損壞時，可將信號接入其他通道測試，若其他通道正常，可能該通道故障，需聯系廠家維修或更換。
2.輸出信號不穩定
2.1排查干擾源：檢查周圍是否有大型電機、變壓器等干擾源，可采用屏蔽線并良好接地，或對模塊進行電磁屏蔽。
2.2檢查接地：確保模塊接地良好，無虛接或接地不良，必要時重新連接接地線。
2.3檢查量程設置：核實模擬量輸入輸出的量程設置是否正確，與實際信號范圍匹配，不正確則重新設置。
2.4檢測外部設備：若連接有傳感器等外部設備，檢查其是否工作正常，可更換傳感器測試。
3.數據錯誤或偏差大
3.1校準模塊：對模擬量模塊進行校準，按照說明書操作或使用專業校準設備。
3.2檢查傳感器精度：檢測傳感器精度，是否超出誤差范圍，若傳感器老化或損壞，需更換。
3.3查看布線：檢查布線是否合理，避免不同信號線纜并行導致串擾，調整布線。
3.4檢查軟件設置：確認軟件中數據轉換、濾波等算法設置是否正確，錯誤則重新設置。
4.模塊指示燈異常
4.1查閱手冊：對照模塊說明書，明確各指示燈含義，根據指示判斷故障。
4.2檢查硬件：指示燈不亮或閃爍異常，可能模塊內部電路故障，檢查內部電路元件，如電容、電阻是否損壞，有損壞則需更換元件或模塊。
5.若上述方法都無法排除故障，可能是模塊內部存在嚴重問題，建議聯系廠家技術支持或專業維修人員處理。
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
