1、產品概述

產品名稱:邊緣計算終端

產品型號: AL-SJMJ

應用領域:通斷時間面積法分戶計量系統

產品簡介:

 AL-SJMJ是山東艾藍智能科技有限公司研發的一款邊緣計算終端（熱量分?jǐn)偲鳎?。本終端是一款基于通斷時間面積法原理設計的熱量計量設備，主要用于集中供熱系統中的熱量分戶計量。通過記錄用戶的通斷時間和供熱面積，結合系統總熱量，實現公平、準確的熱量分?jǐn)?，幫助用戶合理用熱、?jié)約能源。

2、產品選型

3.產品特點

l  公平計量：根據用戶的通斷時間和供熱面積分?jǐn)偀崃浚_保計量公平。

l  節能環保：鼓勵用戶合理調節用熱，減少能源浪費。

l  安裝簡便：無需復雜施工，兼容現有供熱系統。

l  數據精準：采用高精度傳感器，確保數據準確可靠。

l  智能管理：支持?jǐn)?shù)據遠程傳輸和實時監控，方便管理。

l  符合標準：符合《供熱計量技術規程》（JGJ 173-2009）、《民用建筑供暖通風與空氣調節設計規范》（GB 50736-2012）、《建筑節能工程施工質量驗收規范》（GB 50411-2019）等規程規范。

4. 技術參數

尺寸：215*140*51

工作電壓：DC24V/5A

通信方式：RS-485/M-BUS/4G通信/以太網

適用介質：熱水

精度等級：±2%

安裝方式：壁掛式安裝

天線類型：外置天線

傳輸方式：4G/以太網

通信協議：tcp/udp/mqtt/http post (其他協議可定制)

數據轉發：任意公網服務器（同樣適用于專網服務器，需要sim卡支持）

材質：金屬（外殼）

工作環境：溫度-25°C～75°C，濕度0～95%（非冷凝）

 5、 工作原理

基于通斷時間面積法原理設計，通過記錄用戶的通斷時間和供熱面積，結合系統總熱量，實現公平、準確的熱量分?jǐn)偂?/span>

具體工作流程如下：

5.1 熱量分?jǐn)偅翰杉瘯r間區間內熱量總表數據，計算熱量損耗。讀取通斷閥數據，計算該時間段內的開閥時間。結合預存在系統內的用戶面積計算每戶在該時間段內用熱量。

5.2 實時傳輸:讀取到的總表數據、開閥時間及分?jǐn)偀崃?，通過無線通信模塊發送至接收接收服務平臺。

5.3數據顯示與分析:接收端接收到數據后，可以通過軟件或平臺進行顯示、存儲、分析和報警等操作。

6、操作指南

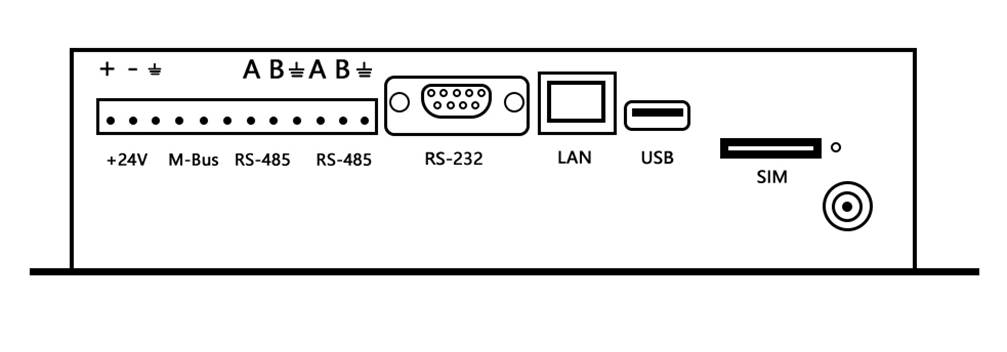

l 面板指示燈、接線端子釋義

序號	端子名稱	釋義
1	24V+	電源DC24V正極
2	24V-	電源DC24V負極
3	〨	接地線連接端子
4	M+	MBUS總線輸出+
5	M-	MBUS總線輸出-
6	NC	空置
7	A1	第一路RS485A
8	B1	第一路RS485B
9	GND	第一路RS485地線
10	A2	第二路RS485A2
11	B2	第二路RS485B2
12	GND	第二路RS485地線
13	RS232	設備配置RS232串口
14	ETH	以太網端口
15	USB	USB數據接口
16	SIM	流量卡安裝位置
17	天線	高增益外置天線連接端子
指示燈
序號	名稱	釋義	狀態
1	RUN	運行	閃爍
2	ERR	錯誤	正常熄滅，故障時常亮
3	NET	網絡	網絡連接后閃爍
4	MBUS	MBUS故障	正常熄滅，故障時閃爍
5	COM1	RS4851通訊	RS4851通訊時閃爍
6	COM2	RS4852通訊	RS4852通訊時閃爍



屏幕信息展示

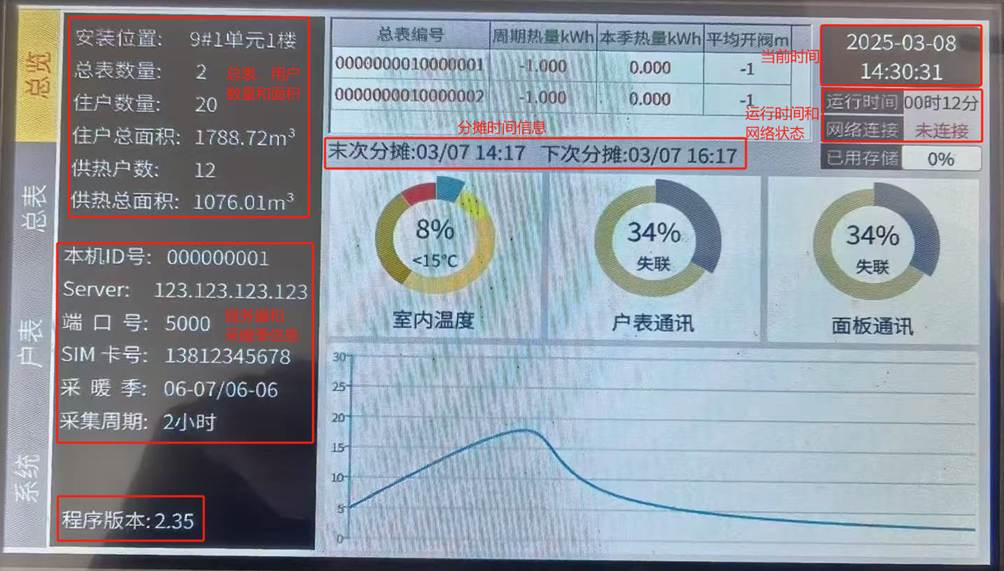

l  總覽頁面

左側上部顯示總表數量、住戶數量、住戶面積、供熱面積等信息。

左側中部顯示本機ID號、遠程服務器地址、端口、供暖季起始、采集周期等信息。

左側下部顯示程序版本號，不同的版本號所支持的總表、戶閥廠家數量不同，版本會隨需要支持的廠家進行升級。

中部顯示總表編號總表本周期熱量、本季熱量、平均開閥時間、末次分?jǐn)倳r間、下次分?jǐn)倳r間等信息。

右側顯示當前時間、運行時間、網絡連接狀態、已用存儲空間等信息。

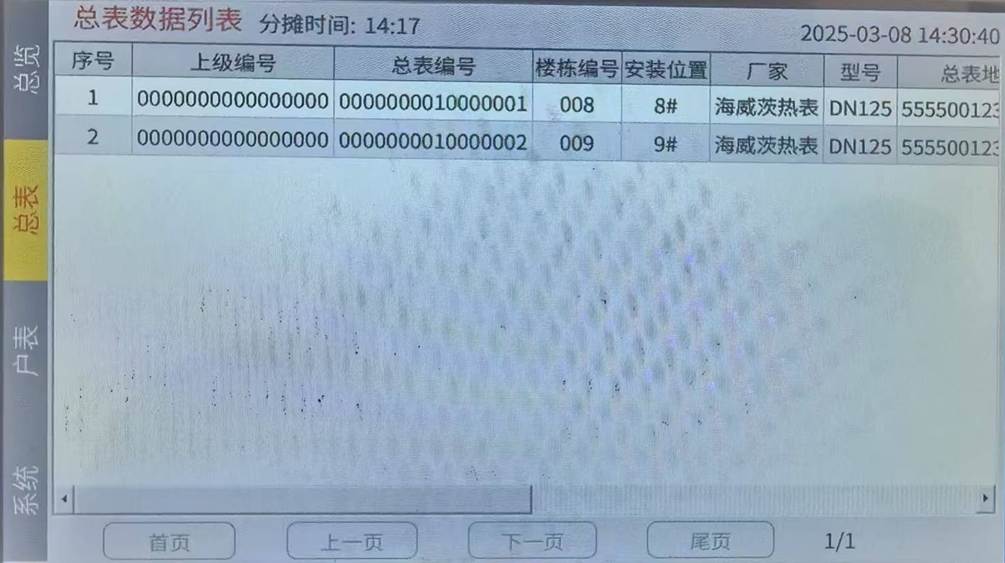

l  總表頁面

顯示總表編號、樓棟編號、安裝位置、廠家、型號、總表地址以及熱表供回溫度、累計瞬時熱量、累計瞬時流量、累積工作時間等總表信息。

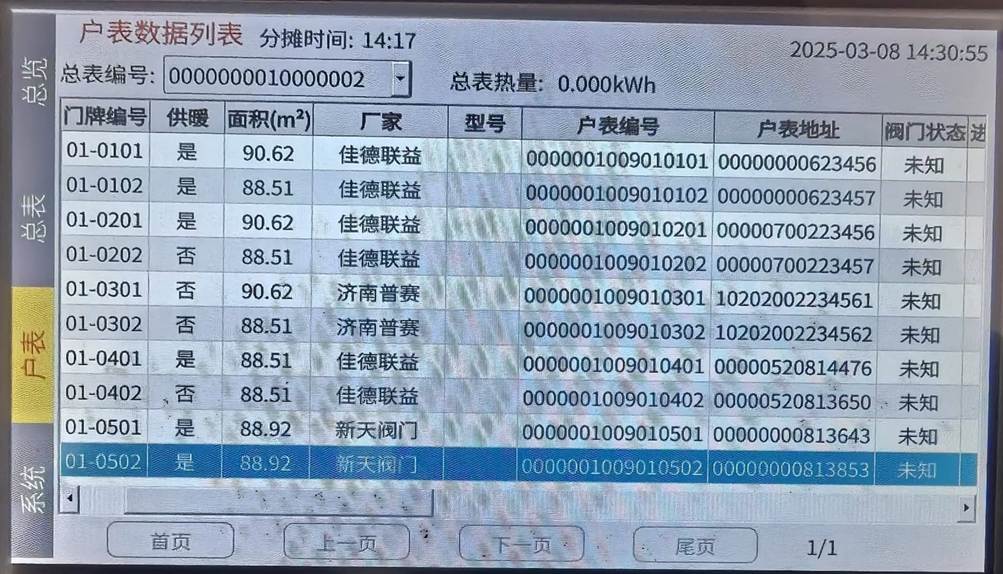

l  戶表頁面

顯示各總表下各住戶面積、戶閥廠家、戶閥編號、戶閥地址、是否供暖、溫度、閥門當前開關狀態、進溫、回溫、均溫、室溫、周期開閥時間、累計開閥時間、周期熱量、本季熱量、累計熱量、開閥時間等戶閥信息。

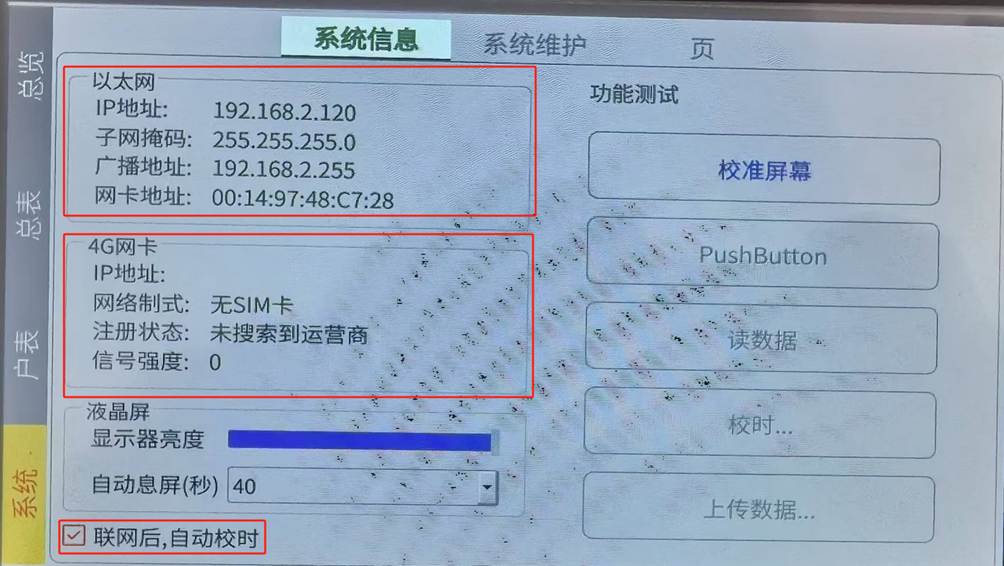

l  系統頁面

系統信息頁顯示以太網信息、4G網卡信息、聯網后是否自動校時、屏幕校準等信息

4G網卡信息內顯示信號強度，大于21時信號連接更穩定。

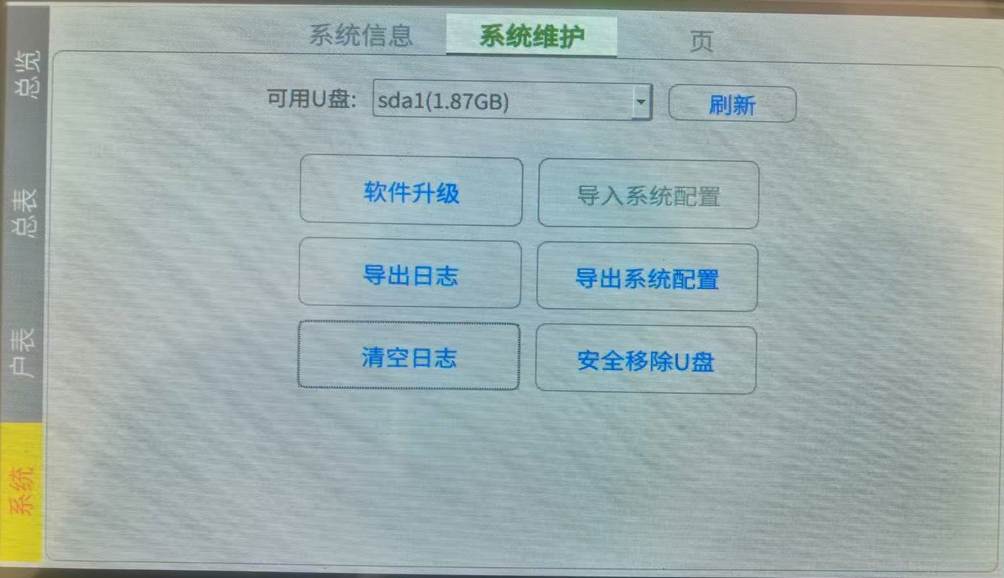

系統維護頁

系統維護頁可以進行軟件升級、導出日志、清空日志、導出系統配置、安全移除U盤等操作

軟件升級步驟：把mds500.update文件復制到U盤根目錄→插入U盤后→刷新→【軟件升級】按鈕顯示淡藍色后點擊→設備會自動重啟，在【黑屏?xí)r拔下U盤】重啟完成后可在總覽頁面查看版本號

導出日志步驟：插入U盤→刷新→點擊【導出日志】→等待屏幕顯示“成功導出系統日志文件。存儲路徑：U盤/log/”→點擊【安全移除U盤】→拔下U盤后可在U盤log目錄下查看日志文件。

導出系統配置：插入U盤→刷新→點擊【導出系統配置】→等待屏幕顯示“成功導出系統配置文件。存儲路徑：U盤/data/”→點擊【安全移除U盤】→拔下U盤后可在U盤data目錄下查看系統配置文件。

系統配置文件可以通過配置工具導出為.xlsx文件，可以用wps或Excel進行重新編輯。也可以把系統配置文件復制到配置工具info文件夾下，通過配置工具對現場熱表和閥門進行測試。



現場熱表閥門測試步驟：

可以把系統配置文件復制到配置工具info文件夾下→打開配置工具→雙擊左側目錄中的配置文件，右側【設備配置】頁會顯示設備配置信息→

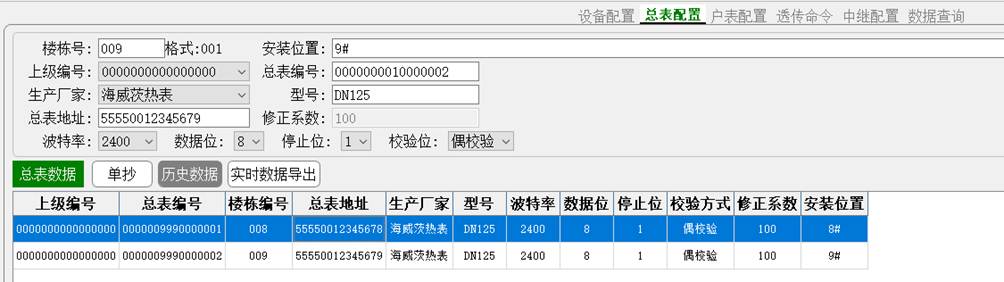

點擊【總表配置】→點擊下邊的總表行→點擊【單抄】可以現場抄取實時總表數據→點擊【實時數據導出】可以把總表數據導出到表格

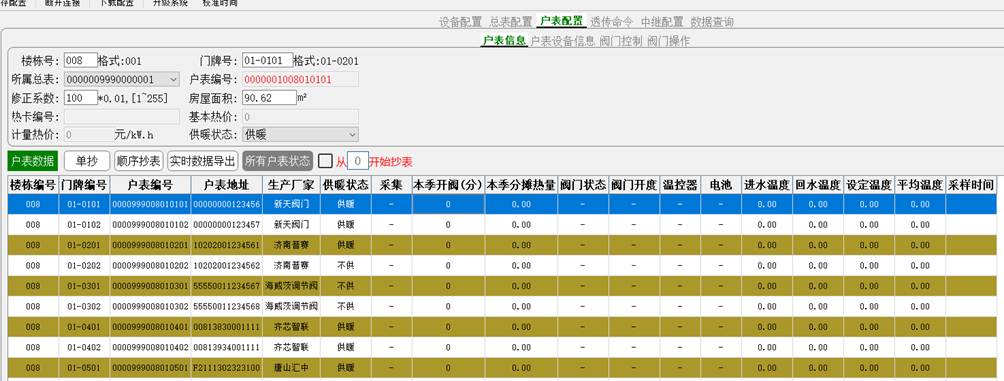

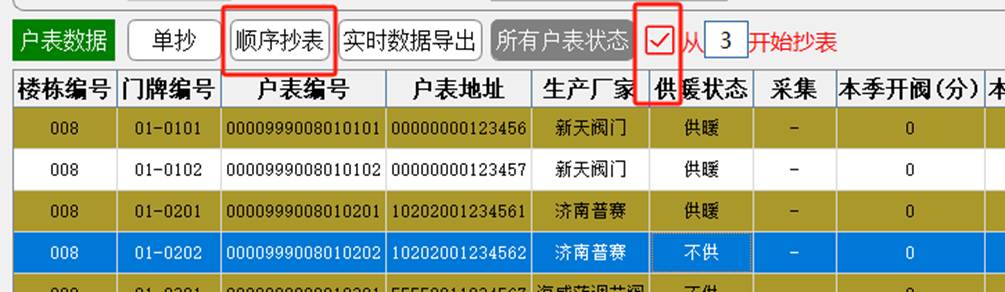

點擊【戶表配置】可以查看戶表配置信息→點擊下部戶表行→點擊【單抄】可以現場實時抄取戶表數據→勾選右側【復選框】后點擊【順序抄表】可以從當前選定用戶開始順序抄表→點擊【實時數據導出】可以把抄表數據導出到MeterData目錄下（表格已日期時間格式命名）

【導入系統配置】功能暫不可用。

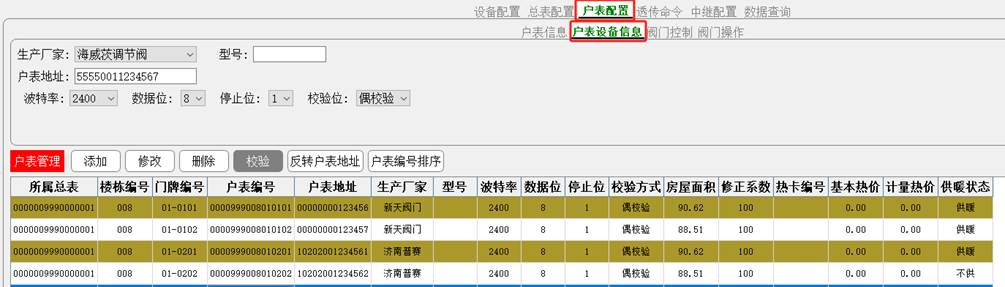

點擊【戶表設備信息】可以查看戶表設備信息

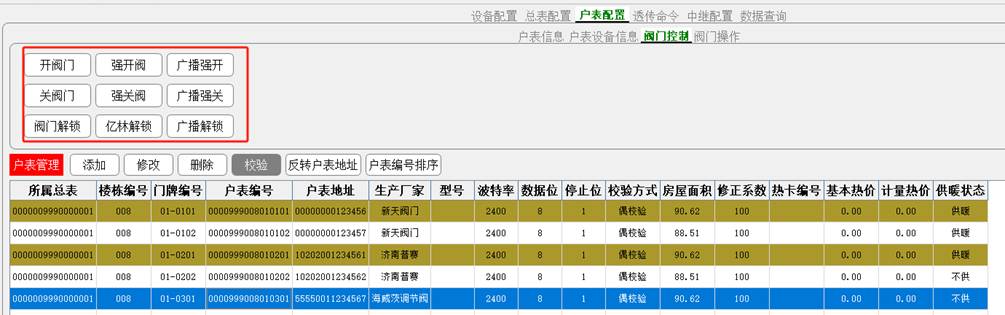

點擊【閥門控制】可以控制閥門開關解鎖等操作（僅做測試使用，供熱期間在平臺操作，不要在測試工具操作，盡量不要在此頁進行閥門添加、刪除、修改等操作，如需操作請編輯.xlsx表格，以免出現意外故障）

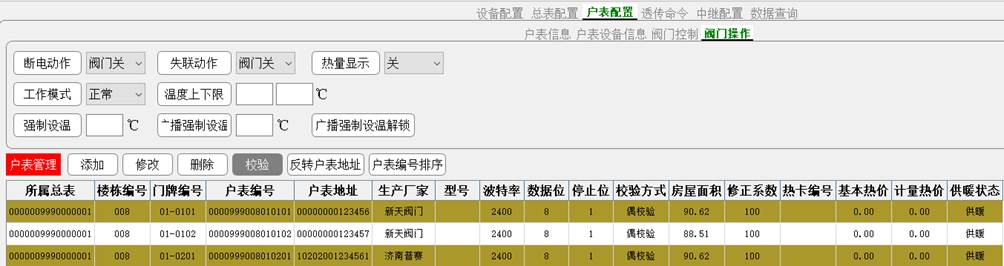

點擊【閥門操作】可以進行閥門斷電動作、溫度范圍、工作模式、等操作（僅做測試使用，供熱期間在平臺操作，不要在測試工具操作）



7、安裝指南

安裝說明

215*140外形



（1）硬件連接

連接DC24V電源→連接儀表MBUS總線→用USB轉RS232線纜連接電腦→連接外置天線→給設備上電

（2）編輯設備配置信息

用WPS或者EXCEL根據現場情況編輯好設備配置表

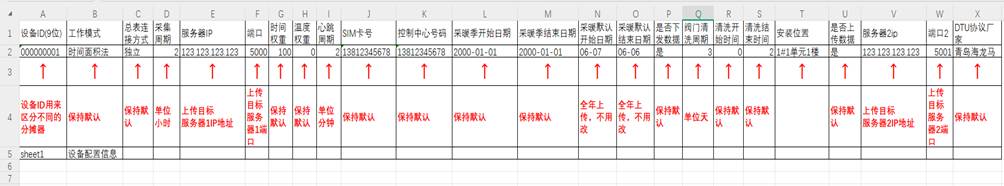

Sheet1設備配置信息示例

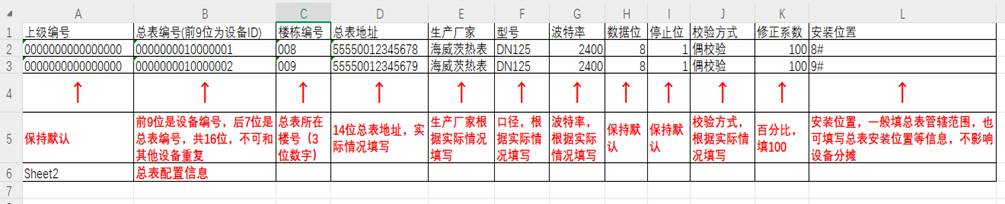

Sheet2總表配置信息示例

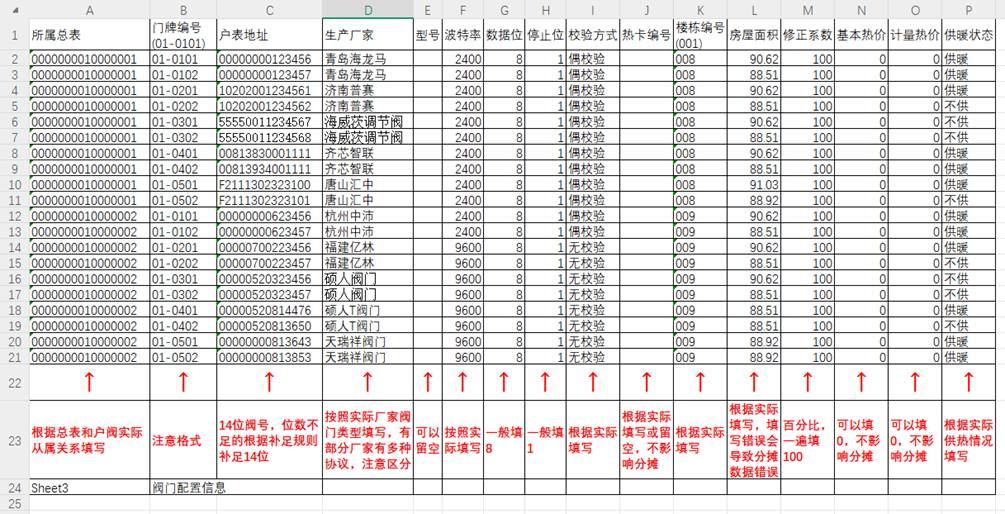

Sheet3戶閥配置信息示例

（3）配置信息下發

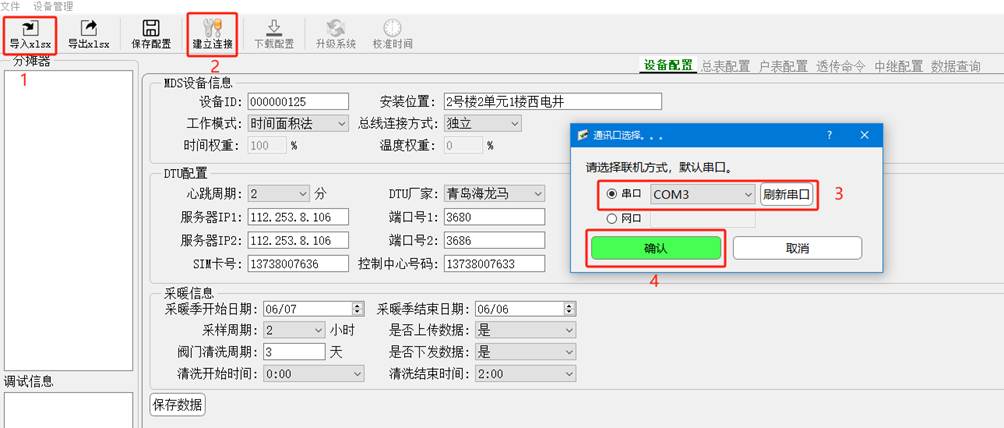

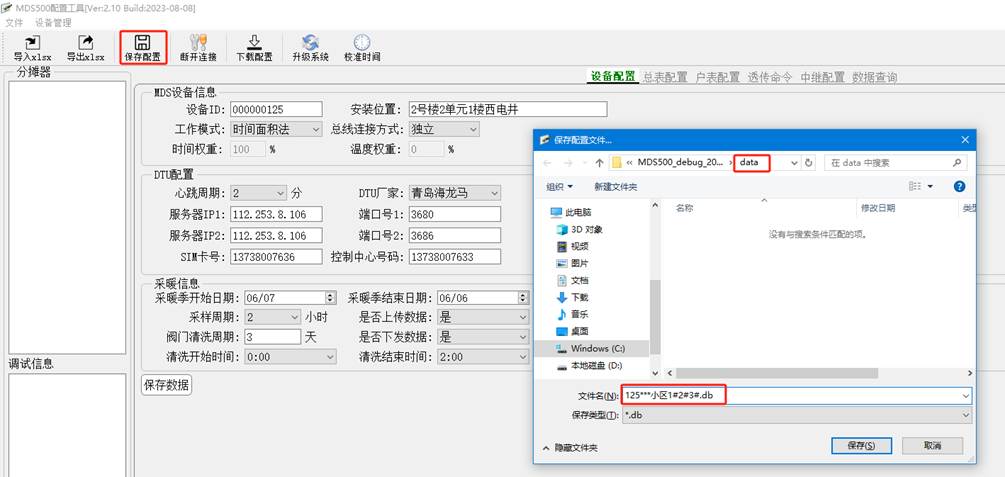

打開配置工具→點擊【導入.xlsx】導入編輯好的配置表→點擊【保存配置】把自動生成的.db文件保存在【data】文件夾下→

點擊【建立連接】→選擇好對應串口→點擊【確認】→

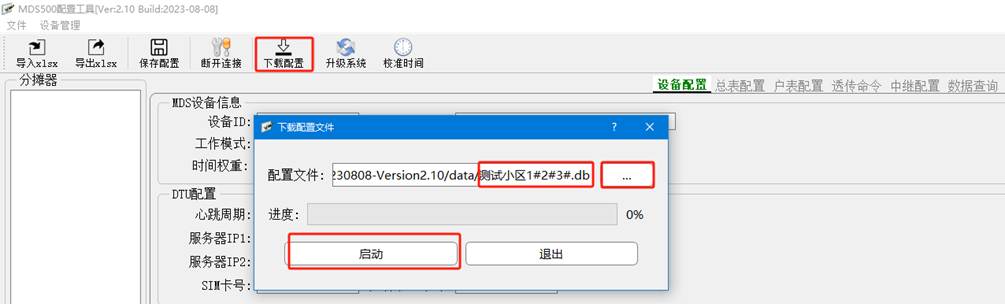

點擊【下載配置】→點擊彈出對話框右側【...】按鈕→選擇好剛剛生成的.db文件→點擊【啟動】等待下載完成，設備會自動重啟

查看屏幕供熱戶數信息無誤后斷電【底部插入流量卡】重新上電即可開始工作。

8、故障排除

常見故障及解決方法:

故障現象	可能原因	解決方法
無法開機	1.電源故障 2.供電線路故障 3.設備損壞	1.更換DC24V電源 2.檢查供電線路 3.聯系本公司服務人員調試維修或更換
無法連接電腦	1. RS232配置線纜故障 2. 設備損壞	1.更換RS232配置線纜重試 2. 聯系本公司服務人員調試維修或更換
屏幕顯示DTU未連接	1.流量卡沒有流量 2. 參數配置錯誤 3. 該處沒有4G信號 4. 設備損壞	1.更換手機卡測試 2.檢查并糾正配置參數 3. 將設備安裝到有信號的位置或聯系移動網絡服務商解決 4. 聯系本公司服務人員調試維修或更換
熱量分?jǐn)偛粶?zhǔn)確	參數配置錯誤	檢查并糾正配置參數，檢查總表和戶閥的從屬關系，供熱用戶和不供熱用戶配置數據，用戶面積等參數
MBUS燈閃爍 數據采集失敗	1. MBUS主線短路 2. 設備帶載供熱用戶過多	1. 檢查MBUS主線排除短路點 2. 安裝中繼設備
數據采集失敗	1. MBUS主線斷路 2. 配置信息錯誤	1. 檢查MBUS主線排除線路故障 2. 檢查總表表號、戶閥閥號、廠家、波特率、校驗方式等配置信息
上傳時間錯誤	沒有勾選聯網自動校時	進入設備配置界面，勾選聯網后自動校時

9. 售后服務與支持

保修政策:

- 保修期: 2年

- 保修范圍: 非人為損壞的部件

技術支持:

- 電話支持:0536-8880810

- 郵箱支持:sdilan@126.com

 聲明:

本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。

[山東艾藍智能科技有限公司] 保留最終解釋權。
