1、產品概述
產品名稱：智能平衡閥

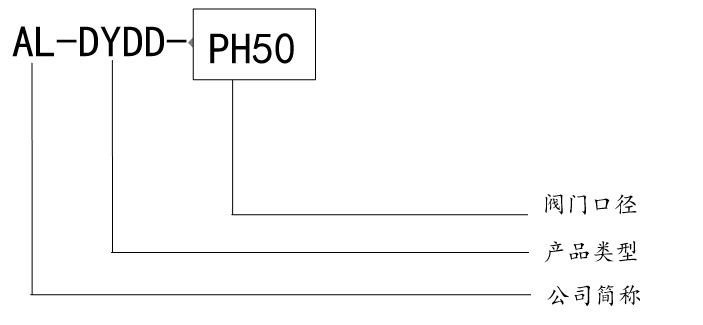

產品型號: AL-DYDD-PH50
應用領域:供熱管網平衡調節
產品簡介:
智能平衡閥廣泛應用于供熱系統，起到調節各支路流量平衡作用。智能平衡調節閥適用于解決系統及各支路實際流量與設計流量不一致，所造成的水力失衡問題。
智能平衡調節閥閥體采用鑄造工藝，與管路同材質，可靠性高。集壓力、溫度采集、遠程及就地控制，多功能智能物聯網水力平衡閥。通過對閥門側水溫采集分析，按照設定溫度自動調控閥門開度，平衡流量、溫度，消除水力失衡所造成的熱量浪費。
|
可選配口徑 |
DN40-DN250（根據客戶需求） |
|
閥門口徑 |
口徑型號 |
|
PH40 |
DN40 |
|
PH50 |
DN50 |
|
PH65 |
DN65 |
|
PH80 |
DN80 |
|
PH100 |
DN100 |
|
PH125 |
DN125 |
|
PH150 |
DN150 |
|
PH200 |
DN200 |
|
PH250 |
DN250 |
3.功能介紹
智能單元閥作為一種專為平衡水力設備，其功能強大且實用，主要體現在以下幾個方面：
?閥門為整體式焊接，無外部泄漏現象，閥座雙向密封零泄露、安全可靠，對壓力、溫度變化適應能力強；
?閥門調節具有完美的等百分比調節曲線，可調比>300:1；
?V型或者W型調節型球口設計，流量調節成下拋物線型，可滿足精準調節；
?閥體上配備測溫、測壓裝置，可具備實時監控測算流量數據；
?智能電動執行器，結構緊湊、外觀精美、性能卓越、品質優良。執行器傳動部分精密可靠，電子元件選材均為知名品牌；
?執行器具備電動/手動切換功能，可在斷電情況下具備手動調節功能；
?就地遠程調控功能，通過手機APP對閥門連接，可直接讀取壓力、溫度、開度等數據，通過權限在線讀取反饋數據實時調控；
?執行器帶有M-bus或者RS485接口，通過通訊采集裝置連接到上位機后，上位機可隨時訪問獲得溫度、流量、壓力等數據，上位機也可反向控制設定控制溫差值
4.技術參數
|
口徑 |
DN40-DN250 |
|
耐壓等級 |
PN16 |
|
流量特性 |
等百分比 |
|
閥門可調性 |
100 |
|
泄露率 |
正常使用工況下零泄露 |
|
連接方式 |
一體法蘭式 |
|
額定扭矩 |
≤100N.M |
|
工作電壓 |
DC24V(AC220V可選) |
|
功耗 |
靜態功耗≤6W 動態功耗≤50W |
|
通訊接口 |
RS485、藍牙、M-bus、NB-IoT |
|
溫度傳感器 |
PT1000 |
|
測溫范圍 |
（-50至250）℃ |
|
精度 |
±0.5℃ |
|
防護等級 |
IP68 |
零件材料
|
閥體 |
球墨鑄鐵 |
|
閥球 |
304不銹鋼 |
|
閥桿 |
銅或不銹鋼 |
|
閥座 |
碳強化四氟 |
|
執行器上下蓋 |
壓鑄鋁+工程塑料 |
環境參數
|
執行器防護等級 |
IP68 |
|
工作溫度范圍 |
（-20至60）℃ |
|
運行 |
|
|
環境溫度 |
（-20至60）℃ |
|
環境濕度 |
≤95%RH |
|
運輸 |
|
|
環境溫度 |
（-25至+55）℃ |
|
環境濕度 |
≤95%RH |
|
儲存 |
|
|
環境溫度 |
（-5至+55）℃ |
|
環境濕度 |
≤95%RH |
5、 工作原理
智能平衡閥是用于調節供暖系統中各樓棟/單元支路流量分配的關鍵裝置，其核心作用是解決水力失衡問題，確保系統流量按需分配，提升供熱均勻性和能效。
解決水力失衡：
在集中供暖/供冷系統中，距離熱源近的樓棟（或高區）易因管道阻力小導致流量過大，而遠端（或低區）流量不足。平衡閥通過調節阻力，確保各支路流量按設計需求分配。
工作流程；通過傳感器實時監測支路入口與出口的壓差或流量值，部分閥門間接通過溫度變化判斷失衡。
應用場景：
垂直供暖系統：解決高層建筑垂直方向的熱力失調（高區過熱、低區不熱）。
多樓棟并聯系統：平衡距離熱源遠近不同樓棟的流量分配。
手機端
四芯電纜：電源接入DC24V，紅---正、黑---負；藍---RS485A、綠---RS485B（MBUS版本藍綠不分極性）
安裝手機APP→打開手機藍牙→點擊圖標

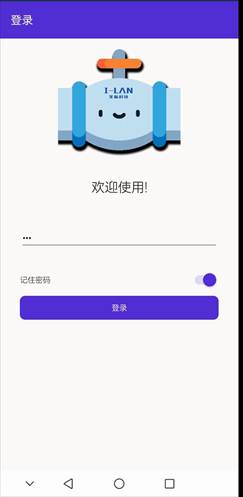

進入配置工具→輸入密碼******

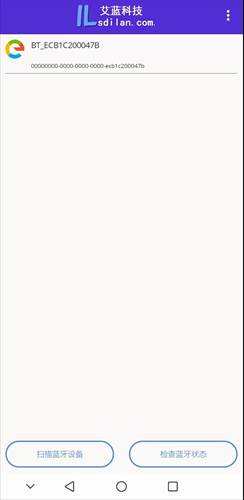

→點擊【掃描藍牙設備】（15米內的設備都可以搜索到）→選擇對應設備進入設備參數配置界面→根據需要【配置相應參數】并【確認】→設備即時響應修改。
注：常修改參數有【開度設定值】【溫差設定值】【回水溫度設定值】【運行模式（開度，回溫，壓差）】【壓差設定值】【從機地址（在一個通訊設備下地址不可重復）】【溫控下最大開度】【溫控下最小開度】；其他參數出廠已經測試校準，不建議修改。
執行器屏幕標識
|
標識 |
標識釋義 |
取值（單位） |
讀寫特性 |
|
F1 |
當前開度 |
0.0至100.0 |
只讀 |
|
F2 |
供水溫度 |
℃ |
只讀 |
|
F3 |
回水溫度 |
℃ |
只讀 |
|
F4 |
供水壓力 |
MPa |
只讀 |
|
F5 |
回水壓力 |
MPa |
只讀 |
|
F6 |
控制模式 |
1開度控制 2回水恒溫 3壓差恒定 |
讀/寫 |
|
F7 |
開度設定值 |
0.0至100.0 |
讀/寫 |
|
F8 |
回水溫度設定值 |
0.0至100.0 |
讀/寫 |
|
F9 |
壓差設定值 |
0.00MPa至2.50MPa |
讀/寫 |
|
F10 |
從機地址 |
1至255（10進制） |
讀/寫 |
|
F11 |
壓力1量程 |
1.6MPa 至 2.5MPa |
讀/寫 |
|
F12 |
壓力2量程 |
1.6MPa 至 2.5MPa |
讀/寫 |
|
F13 |
供水溫度校準 |
單點校準，校準范圍 -10至10℃ |
讀/寫 |
|
F14 |
回水溫度校準 |
單點校準，校準范圍 -10至10℃ |
讀/寫 |
|
F15 |
供水壓力校準 |
調整時顯示當前采樣值，不調整時顯示校準值。使用滿量程校準，調整到滿量程后，點擊【按鍵 ?】確認校準值。同時按下【按鍵↑】【按鍵↓】取消校準操作。 |
讀/寫 |
|
F16 |
回水壓力校準 |
同上 |
讀/寫 |
|
F17 |
行程校準 |
同時按下【按鍵↑】 【按鍵↓】 手動校準 |
讀/寫 |
|
F18 |
軟件版本 |
當前軟件版本， 例如1.02 |
讀/寫 |
注：如果修改配置參數，需要驗證密碼。驗證通過后，用戶2分鐘無按鍵操作，自動取消授權。1）密碼界面默認顯示 EE000000，實際密碼是 EE000068.后六位可以修改。閃爍時，代表當前位可以修改。2) 用戶點擊"按鍵1"，跳轉到下一位。所有位調整結束后，驗證密碼。如果驗證失敗，重新開始驗證。3） 用戶可以同時按下“按鍵↑” “按鍵↓”取消密碼驗證。（兩個按鍵同時被按下，至少一個按鍵改變了狀態，認定為同時按下）4） 用戶按動“按鍵↑”一次，數字加1.按動“按鍵↓”一次，數字減1.持續按下，數字不變。
?本產品回水側安裝，
?安裝時注意安裝方向，水流方向必須與閥體箭頭方向一致。
?應優先考慮水平安裝，特殊場合可傾斜或垂直安裝；
?閥體法蘭與管道連接應保持自然同軸，避免產生剪切力，連接螺栓應自然鎖緊。
?應預留空間，以便安裝調試及拆卸維修。
?驅動電源應與控制信號線分開連接，控制信號線最好選用屏蔽線。
?電動驅動器應注意防水、防潮，電氣接線必須符合現場施工規范。
?閥體部分需要同管道一樣進行保溫處理，尤其是對高溫介質更應該加強保溫處理，否則因?yàn)榄h(huán)境溫度過高影響電動驅動器的正常工作，電動驅動器不必保溫。
?在通電以前請注意檢查電動驅動器，所要求的電源電壓，以免損壞電機。在檢修時，必須切斷電源。
?安裝時應保證維修檢查人員拆卸各部件所需的空間。
?當需要拆卸時，應手動旋轉至全開或全關狀態下進行。
?安裝、拆卸、調試時不可損傷密封面。密封件和外觀防護面。緊固件安裝應牢固可靠，防止松動進入雨水和潮氣。
?執行器側蓋視窗不得磕碰，損傷。
?閥門通電工作狀態時，嚴禁手動操作和拆卸。
?閥門不經常使用時，應定期檢查保養并操作運行，檢查驅動執行器機構有無異常。
常見故障及解決方法:
|
故障現象 |
可能原因 |
解決方法 |
|
閥門無法調節或卡阻 |
閥芯/閥桿銹蝕或雜質堵塞。 |
拆卸閥門，清洗閥芯及內部流道 |
|
|
執行機構（電動/手動）機械故障 |
檢查執行機構齒輪或電機，更換損壞部件 |
|
|
閥門安裝方向錯誤 |
核對閥門箭頭方向與水流方向是否一致 |
|
流量異常 |
平衡閥預設開度偏移 |
重新校準閥門開度，使用流量計測量并調整至設計值 |
|
|
管路堵塞或過濾器臟堵 |
清理過濾器及管路內雜質 |
|
|
閥門選型不當（如KV值不匹配） |
核對閥門型號與系統設計參數是否匹配 |
|
電動閥門不響應信號 |
電源或信號線斷路 |
用萬用表檢測線路通斷，修復斷路點 |
|
|
控制器模塊故障 |
測試控制器輸出信號，更換故障模塊 |
|
|
電機燒毀 |
更換同型號電機 |
|
異常噪音/振動 |
閥門開度過小導致高速水流沖擊 |
適當增大閥門開度，降低局部流速務 |
|
其他異?，F(xiàn)象 |
|
參考說明書或聯系售后服務 |
保修政策:
- 保修期: 2年
- 保修范圍: 非人為損壞的部件
技術支持:
- 電話支持:0536-8880810
- 郵箱支持:sdilan@126.com
聲明:
本說明書內容僅供參考，產品功能及規格可能隨技術升級有所調整，請以實際產品為準。
[山東艾藍智能科技有限公司] 保留最終解釋權。
